CC-Link IEF Basic通信（スレーブ）

Posted2021年8月24日

Updated2023年10月26日

Bysales-eng

0 5つ星の内

5 星		0%
4 星		0%
3 星		0%
2 星		0%
1 星		0%

質問

SJ-Etherシリーズで、CC-Link IE Field Basic通信を使いたいです。
どのようにすれば良いですか？

回答

SJ-Etherシリーズをスレーブ局として使用することができます。
詳細は、SJ-Etherユーザーズマニュアルの第4章4-3 CC-Link IEF Basic通信をご覧ください。
（マスター局の設定は、ご使用になる各社製品マニュアルをご覧ください）
SJ-Ether使用手順の概略は以下となります。

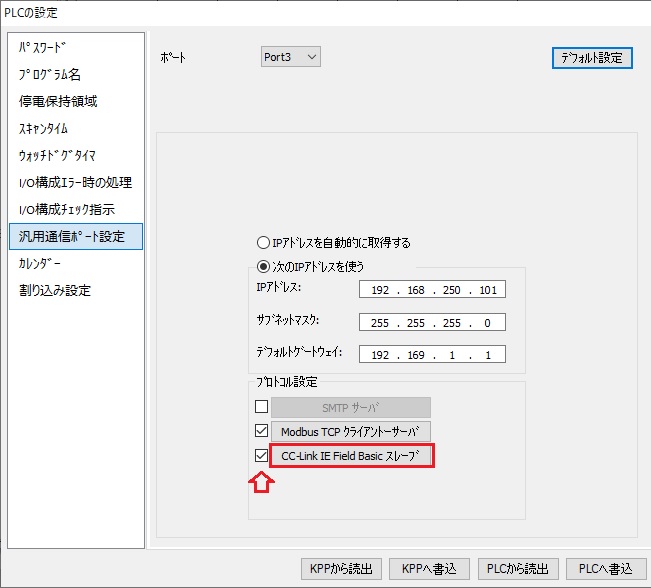

①KPP：Kostac PLC Programming softwareの「PLC」→「PLC設定」→「汎用通信ポート設定」のPort3にて、SJ-EtherのIPアドレス、サブネットマスク(255.255.255.0)を設定。
②プロトコル設定は「CC-Link IE Field Basicスレーブ」にチェックマークを付け、「CC-Link IE Field Basicスレーブ」をクリック。
plc-37-1
③占有局数（※１）を設定。
④マスターからデータを受け取るエリアの先頭アドレスを設定。
⑤マスターがスレーブから読み出すエリアの先頭アドレスを設定。
plc-37-2
※１：１局あたり、リレー64点、レジスタ32ワードが転送される。（占有局数を４にすると、その４倍）
※２：SJ-EtherのFWバージョンにより、ネットワーク上に接続可能なスレーブ台数が異なる。
Ver2.610以降は最大16台です。FWを最新版にされることをお勧めします。
