モジュール型制御システムに柔軟性を求める用途の場合、DL205 PLCは低コストを誇り、もっとも多目的に使えるソリューションです。
特長
●ベース拡張機能（最大I/O点数：1,280点）
●高機能CPU
●拡張カード:入力/出力/アナログ/温度入力/高速カウンタ/ Ethnernet/シリアル/CUnet/DeviceNet
●コンパクトサイズ：90Hx75Dx148W～334W （mm）
●PID演算機能内蔵。
技術マニュアル・ソフトウェア・CADデータ
トラブルシューティング
型番一覧
CPUモジュール
| 型番 | 概要 |
|---|---|
| D2-265 | 仕様：メモリ50.9K 最大入出力8,192点 |

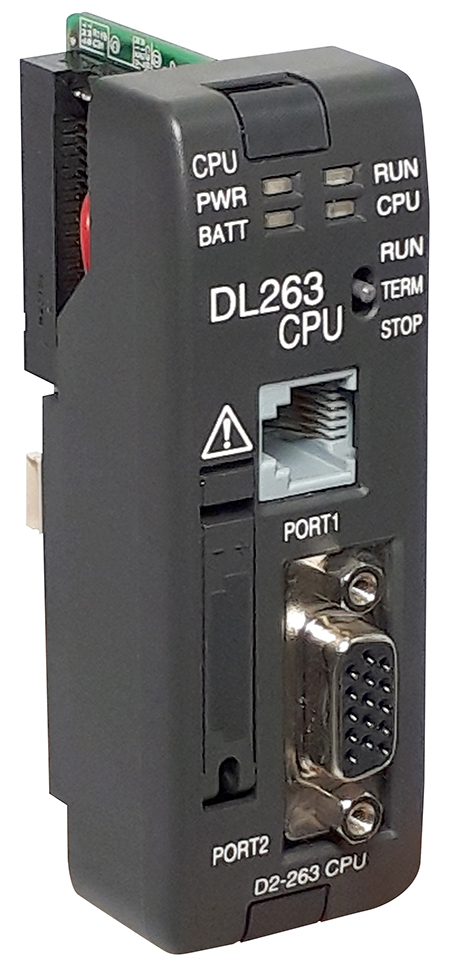

| D2-263 | 仕様：メモリ56K 最大入出力8,192点 |
電源内蔵ベースユニット
| 型番 | 概要 |
|---|---|
| D2-03B-1 | 3スロット（CPUスロット含む） 電源AC100/200V |
| D2-03BDC1-1 | 3スロット（CPUスロット含む） 電源DC12/24V |
| D2-04B-1 | 4スロット（CPUスロット含む） 電源AC100/200V |
| D2-04BDC1-1 | 4スロット（CPUスロット含む） 電源DC12/24V |
| D2-06B-1 | 6スロット（CPUスロット含む） 電源AC100/200V |
| D2-06BDC1-1 | 6スロット（CPUスロット含む） 電源DC12/24V |
| D2-09B-1 | 9スロット（CPUスロット含む） 電源AC100/200V |
| D2-09BDC1-1 | 9スロット（CPUスロット含む） 電源DC12/24V |
ベース拡張モジュール
| 型番 | 概要 |
|---|---|
| D2-EM | ベース拡張モジュール（基本ベース/拡張ベースに取付） |
| D2-CM | 拡張ベースコントローラ（拡張ベース側のCPUスロットに装着） |
拡張IOモジュール 入力モジュール
| 型番 | 概要 |
|---|---|
| D2-08ND3 | 【 入力】点数：8点 仕様：DC12～24Vシンク／ソース |
| D2-16ND3-1 | 【 入力】点数：16点 仕様：DC24Vシンク／ソース |
| D2-16ND3-2 | 【 入力】点数：16点 仕様：DC24Vシンク／ソース |
| D2-32ND3 | 【 入力】点数：32点 仕様：DC24Vシンク／ソース ケーブル、端子台についてはコチラをご覧ください |
| D2-32ND3-2 | 【 入力】点数：32点 仕様：C5～15Vシンク／ソース ケーブル、端子台についてはコチラをご覧ください |
| D2-64ND3 | 【 入力】点数：64点 仕様：DC24Vシンク／ソース ケーブル、端子台についてはコチラをご覧ください |
| D2-08NA-1 | 【 入力】点数：8点 仕様：AC100V |
| D2-08NA-2 | 【 入力】点数：8点 仕様：AC200V |
| D2-16NA | 【 入力】点数：16点 仕様：AC100V |
| F2-08SIM | 【 入力】点数：8点 仕様：シミュレータ |
拡張IOモジュール 出力モジュール
| 型番 | 概要 |
|---|---|
| D2-04TD1 | 【出力】点数: 4点 仕様：DC12～24Vシンク |
| D2-08TD1 | 【出力】点数: 8点 仕様：DC12～24Vシンク |
| D2-08TD2 | 【出力】点数: 8点 仕様：DC12～24Vソース |
| D2-16TD1-1 | 【出力】点数: 16点 仕様：DC12～24Vシンク 端子: コネクタ(Dsub25ピン) |
| D2-16TD1-2 | 【出力】点数: 16点 仕様：DC12～24Vシンク 端子: 着脱式19P端子台 |
| D2-16TD2-2 | 【出力】点数: 16点 仕様：DC12～24Vソース 端子: 着脱式19P端子台 |
| D2-32TD1 | 【出力】点数: 32点 仕様：DC12～24V シンク ケーブル、端子台についてはコチラをご覧ください |
| D2-32TD2 | 【出力】点数: 32点 仕様：DC12～24Vソース ケーブル、端子台についてはコチラをご覧ください |
| D2-64TD1 | 【出力】点数: 64点 仕様：DC12～24Vシンク ケーブル、端子台についてはコチラをご覧ください |
| D2-08TA | 【出力】点数: 8点 仕様：AC18～220V |
| F2-08TA | 【出力】点数: 8点 仕様：AC24～110V |
| D2-12TA | 【出力】点数: 12点 仕様：AC18～100V |
| D2-04TRS | 【出力】点数: 4点 仕様：リレー4A |
| D2-08TR | 【出力】点数: 8点 仕様：リレー1A |
| F2-08TRS | 【出力】点数: 8点 仕様：リレー7A |
| F2-08TR | 【出力】点数: 8点 仕様：リレー10A |
| D2-12TR | 【出力】点数: 12点 仕様：リレー1.5A |
拡張IOモジュール 入出力モジュール
| 型番 | 概要 |
|---|---|
| D2-08CDR | 【 入力】点数: 4点 仕様：DC24Vシンク／ソース 【出力】点数: 4点 仕様：リレー1A |
拡張I/Oモジュール アナログ入力モジュール
| 型番 | 概要 |
|---|---|
| F2-04AD-1 | 【 入力】点数: 4点 仕様：4-20mA |
| F2-04AD-2 | 【 入力】点数: 4点 仕様：DC0-5V/0-10V/±5V/±10V |
| F2-08AD-1 | 【 入力】点数: 8点 仕様：4-20mA |
| F2-08AD-2 | 【 入力】点数: 8点 仕様：DC0-5V/0-10V/±5V/±10V |
| F2-04RTD | 【 入力】点数: 4点 仕様：測温抵抗体 |
| F2-04THM | 【 入力】点数: 4点 仕様：熱電対 |
拡張I/Oモジュール アナログ出力モジュール
| 型番 | 概要 |
|---|---|
| F2-02DA-1 | 【 アナログ出力】点数: 2点 仕様：4-20mA DC24外部電源使用可 |
| F2-02DA-1L | 【 アナログ出力】点数: 2点 仕様：4-20mA DC12V外部電源使用可 |
| F2-02DAS-1 | 【 アナログ出力】点数: 2点 仕様：4-20mA |
| F2-02DA-2 | 【 アナログ出力】点数: 2点 仕様：DC0-5V/0-10V |
| F2-02DA-2L | 【 アナログ出力】点数: 2点 仕様：DC0-5V/0-10V/±5V/±10V |
| F2-02DAS-2 | 【 アナログ出力】点数: 2点 仕様：DC0-5V/0-10V/±5V/±10V |
| F2-08DA-1 | 【 アナログ出力】点数: 8点 仕様：4-20mA |
| F2-08DA-2 | 【 アナログ出力】点数: 8点 仕様：DC0-5V/0-10V |
拡張I/Oモジュール アナログ入出力モジュール
| 型番 | 概要 |
|---|---|
| F2-4AD2DA | 【 アナログ入力】点数: 4点 仕様：4-20mA 【アナログ出力】点数: 2点 仕様：4-20mA |
| F2-8AD4DA-1 | 【 アナログ入力】点数: 8点 仕様：4-20mA 【アナログ出力】点数: 4点 仕様：4-20mA |
| F2-8AD4DA-2 | 【 アナログ入力】点数: 8点 仕様：DC0-5V/0-10V【アナログ出力】点数: 4点 仕様：DC0-5V/0-10V |
拡張I/Oモジュール 特殊モジュール
| 型番 | 概要 |
|---|---|
| H2-ERM100 | EthernetリモートI/O親局（10/100BASE-T/TX） |
| H2-EBC100 | Ethernetベースコントローラ（10/100BASE-T/TX) （CPUスロットに装着） |
| D2-HSIO | CUnet通信 |
| H2-ECOM100 | Ethernet通信（10/100BASE-T/TX） |
| D2-DCM | シリアル通信（2ポート） |
| D2-DEVMSTR | DeviceNetマスタ 使用上の注意事項をご確認ください |
| F2-DEVNETS-1 | DeviceNetスレーブ（CPUスロットに装着） |
| DS2-16NTD2 | DeviceNetスレーブI/Oモジュール 【入力】点数：16 入力電圧範囲：DC21.6~DC26.4V (極性無し) 【出力】点数：16 出力電源電圧範囲：DC21.6~DC26.4V (ソース) |
| DS2-32ND3 | DeviceNetスレーブI/Oモジュール 【入力】点数：32 入力電圧範囲：DC21.6~DC26.4V (極性無し) |
| DS2-32TD1 | DeviceNetスレーブI/Oモジュール 【出力】点数：32 出力電源電圧範囲：DC21.6~DC26.4 V (シンク) |
| D2-02PM | 2軸位置決めモジュール |
| H2-CTRIO2 | 高速カウンタ入出力 |
| D2-CTRINT | 高速カウンタインターフェース |
関連機器 アクセサリ
| 型番 | 概要 |
|---|---|
| D2-FILL | ダミーパネル |
関連機器 周辺機器
| 型番 | 概要 |
|---|---|
| FA-ISOCON | RS232→RS422/RS485変換器 |
関連機器 プログラム用ケーブル/コネクタ
| 型番 | 概要 |
|---|---|
| S-9CNS1 | 変換コネクタDOS/V⇔Z-20JP用 |
| S-15HCNP1 | 変換コネクタZ-20JP⇔PLC汎用通信ポート（高密度Dsub15ピン）用 |
| Z-20JP | プログラマ接続ケーブル2m両端モジュラ |
関連機器 保守品
| 型番 | 概要 |
|---|---|
| RB-9 | CPUメモリバックアップ電池D2-230/D2-240用 |
| CR2354（市販品） | CPUメモリバックアップ電池D2-250-1/D2-260/263用 |
| D2-FUSE-1(Z-3FK) | 交換用ヒューズキット:3.15A5個入D2-12TA用 |
| D2-FUSE-3(Z-6FK) | 交換用ヒューズキット:6.3A5個入D2-04TRS,D2-08TR用 |
| D3-FUSE-4(Z-4FK) | 交換用ヒューズキット:4A5個入D2-12TR用 |
廃止型番情報
| 型番 | 後継型番 | お知らせ |
|---|---|---|
| D2-230 D2-240 D2-250-1 D2-260 SZ-3 SZ-4 SZ-4M | D2-263 D2-265 | |
| D2-03B Z-02B | D2-03B-1 | |
| D2-04B Z-03B | D2-04B-1 | |
| D2-06B Z-05B | D2-06B-1 | |
| D2-09B Z-08B | D2-09B-1 | |
| D2-03BDC-1 Z-02B-C | D2-03BCD1-1 | |
| D2-04BDC-1 Z-03B-C | D2-04BDC1-1 | |
| D2-06BDC-1 Z-05B-C | D2-06BDC1-1 | |
| D2-09BDC-1 Z-08B-C | D2-09BDC1-1 | |
| D2-03BDC-2 D2-03BDC2-1 D2-04BDC-2 D2-04BDC2-1 D2-06BDC-2 D2-06BDC2-1 D2-09BDC-2 D2-09BDC2-1 | ||
| D2-04TR | D2-04TRS | |
| D2-08NA | D2-08NA-1 | |
| D2-08ND2 | D2-08ND3 | |
| D2-16TD1-3 | ||
| F2-DEVNETS | F2-DEVNETS-1 | |
| H2-ECOM | H2-ECOM100 | |
| F2-DEVMSTR | 類似品：D2-DEVMSTR | |
| H2-ECOM-F H2-EBC-F | ||
| H2-ERM | H2-ERM100 | |
| H2-ERM-F H2-PBC | ||
| D2-01AS D2-MLINK | ||
| F2-04AD-1L | F2-04AD-1 | |
| F2-04AD-2L | F2-04AD-2 | |
| H2-CTRIO | H2-CTRIO2 | |
| Z-23RM Z-23RS | 類似品：D2-EM,E2-CM | |
| Z-01PM Z-02Z | ||
| DS1-16NTD2 | 類似品：DS2-16NTD2 | |
| D2-BAT-1 | CR2354（市販品） | |
| S-01P , S-01P2 , S-20P , S-15JP , S-30JP | プログラミングソフトウェア：KPP | S-20P , S-15JP , S-30JPは在庫がなくなり次第、販売終了。 |
| S-10D | ||
| D2-EE-1(Z-ROM1) D2-EE-2(Z-ROM2) Z-ROM3 | ||
| TF-32D , TF-32DL , P-C5255J-□ , P-C5256J-□ | ケーブル、端子台についてはコチラをご覧ください |
