製品に関するよくあるご質問
U-01DA置き換え
質問
SUシリーズのアナログ出力モジュール U-01DA が故障しました。
後継機種はどれになりますか？
また、置き換えの方法を教えて欲しいです。
回答
後継機種は、電流出力の場合 F4-04DA-1、電圧出力の場合 F4-04DA-2 です。
交換に際してはラダープログラムの変更が必要になります。
詳細については、下記手順をご覧ください。
交換手順
1.故障した U-01DA をベースから外します。
2.後継品 F4-04DA-1(F4-04DA-2) のジャンパー設定を合わせ、ベースに装着します。
ジャンパ設定については、ユーザーズマニュアルをご覧ください。
3.U-01DA は出力占有点数が 32点ですが、F4-04DA-1(2)は 16点です。
よって、自動割付の場合、交換したモジュールより右側にある出力モジュールのアドレスが 16点分ズレます。
ラダーを「置換」機能で一括書き換えしてください。（またはアドレスがズレないよう手動割り付けします）
4.PLC のラダープログラムを変更します。

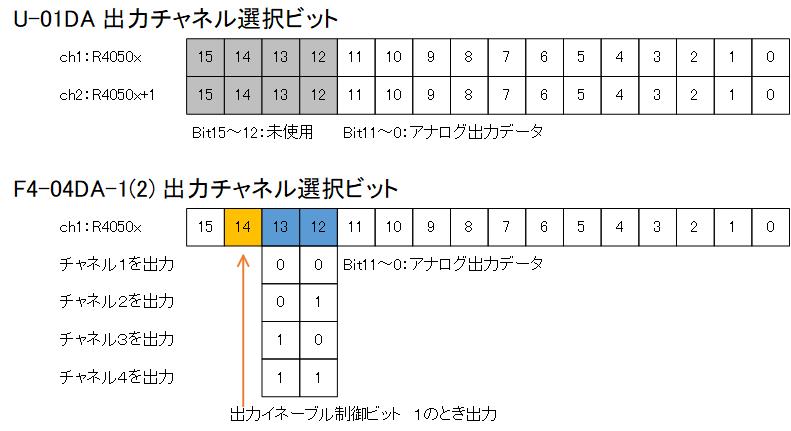

変更箇所はアナログデータの出力方法です。
2.後継品 F4-04DA-1(F4-04DA-2) のジャンパー設定を合わせ、ベースに装着します。
ジャンパ設定については、ユーザーズマニュアルをご覧ください。
3.U-01DA は出力占有点数が 32点ですが、F4-04DA-1(2)は 16点です。
よって、自動割付の場合、交換したモジュールより右側にある出力モジュールのアドレスが 16点分ズレます。
ラダーを「置換」機能で一括書き換えしてください。（またはアドレスがズレないよう手動割り付けします）
4.PLC のラダープログラムを変更します。
変更箇所はアナログデータの出力方法です。
