製品に関するよくあるご質問
RS-485局番を外部設定したい
質問
JX-BASIC を RS-485 のスレーブとして使用します。
全て同じラブープログラムで動作させ、局番だけを変えたいと思います。
RS-485 の局番は、通常プログラミングソフトウェアの「COMポート」設定で行います。
この場合、局番の数だけプロジェクトファイルが必要となり、管理が面倒です。
プロジェクトファイルは１つとし、局番設定をプロジェクトに頼らない方法はありませんか？
回答
JX-BASIC では、対応方法がありません。
JX-BASIC-EX1/EX2 であれば可能です。
プログラミングソフトウェアの「COMポート設定」で、局番をデータレジスタ参照にします。
具体的な方法は、下記設定手順をご覧ください。
設定手順
方法１：データレジスタに局番をセット

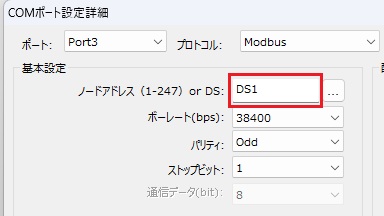

1.プログラミングソフトウェアの「COMポート設定」で、局番をデータレジスタ参照にします。

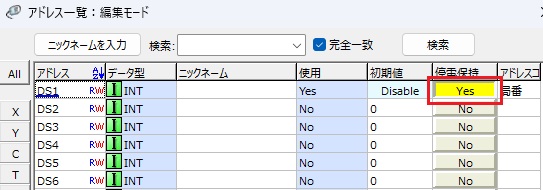

2.プログラミングソフトウェアで、参照先に指定したデータレジスタを「停電保持」します。

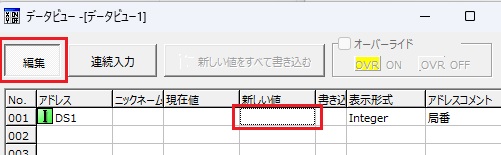

3.プログラミングソフトウェアのデータビューで参照先に指定したデータレジスタに局番をセットします。
2.プログラミングソフトウェアで、参照先に指定したデータレジスタを「停電保持」します。
3.プログラミングソフトウェアのデータビューで参照先に指定したデータレジスタに局番をセットします。
方法２：入力のOn/Offで局番をセット
手順１．２．は方法１と同じです。
例えば局番１－６４を使い分けたい場合は、0x01–0x40となるので入力 X1–X7 の７ビットを使用します。

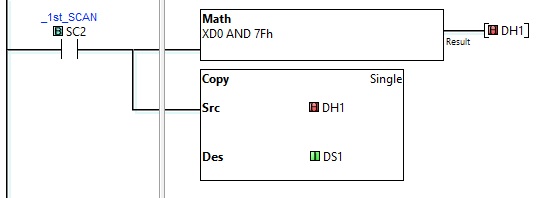

3.次のラダープログラムを書き込みます。
例えば局番１－６４を使い分けたい場合は、0x01–0x40となるので入力 X1–X7 の７ビットを使用します。
3.次のラダープログラムを書き込みます。
注意事項
データレジスタに設定した局番は、PLC の電源がオンした時（STOP->RUN した時）に読み込まれ
次に電源がオンした時（STOP->RUN した時）に有効となります。
よって、方法１の場合は、変更後、１回電源を OFF->ON（STOP->RUN）する必要があります。
方法２場合、入力設定を変更したら、２回電源を OFF->ON（STOP->RUN）する必要があります。
次に電源がオンした時（STOP->RUN した時）に有効となります。
よって、方法１の場合は、変更後、１回電源を OFF->ON（STOP->RUN）する必要があります。
方法２場合、入力設定を変更したら、２回電源を OFF->ON（STOP->RUN）する必要があります。
