JX-CAM 設定ツールをご使用になる場合は、変換コネクタ：S-9CNS1 と、通信ケーブル：Z-20JP をご用意ください。
また、パソコンにシリアル通信ポートが無い場合は、市販の USB／シリアル変換ケーブルをご用意ください。
JX-CAM 設定ツールはコチラよりダウンロード頂けます。
パソコンとの接続についてはコチラをご覧ください。

H8PS 本体のキー操作、またはサポートソフトで、現在の設定内容を読み出します。
具体的な操作方法については、オムロン株式会社のマニュアル等で確認してください。
1.エンコーダ分解能の設定を確認してください。（DipSw 3,4 です）
2.回転方向を確認してください。（DipSw 1 です）
3.原点位置を確認してください。
4.H8PS にプログラムされている　ON/OFF 角度を確認し、メモします。バンク機能を使用している場合は、バンク毎にメモします。
5.H8PS にプログラムされている進角機能、パルス出力機能、回転数警報を確認し、メモします。
6.H8PS に設定した、プロテクト機能をメモします。

JX-CAM 本体のキー操作、または設定ツールで、各種設定を行います。
具体的な操作方法については、JX-CAM ユーザーズマニュアル、または設定ツールのオンラインヘルプをご覧ください。
11.エンコーダ分解能を設定します。（DipSw 2です）分解能が 256 の場合は、設定ツールで設定します。
12.回転方向を確認してください。（DipSw 1 です）
13.RUN 出力を使用する場合は、DipSW 3 を ON にします。
※JX-CAM-161Fの場合はOUT15、JX-CAM-321Fの場合はOUT31がRUN出力になります。
※RUN 出力機能を使用すると、使用できるカム出力が１点減るので、ご注意ください。
14.念のため、設定消去します。
15.手順4.でメモした内容に沿って、JX-CAM のカム出力設定を行います。
※8点タイプを置き換える場合は、バンク０に設定してください。
※分解能 256 の場合、設定角度は H8PS と異なり 1.4度単位での設定になります。
16.原点位置合わせをします。原点補正が必要な場合は、設定してください。
17.手順5.でメモした内容に沿って、JX-CAM の進角設定、パルス出力設定、回転数警報設定を行います。
18.必要に応して、手順6.でメモした内容に沿って、JX-CAM のプロテクト設定を行います。

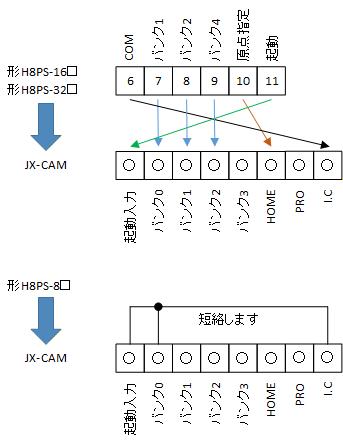

21.制御入力信号の配線を変更します。

22.カム出力信号の配線を変更します。
※JX-CAM の出力コネクタ入手方法についてはコチラをご覧ください。

H8PS	－＞	JX-CAM	H8PS-8□	H8PS-16□	H8PS-32□
カム1 ↓ カム8 COM		出力0 ↓ 出力7 O.C	○	○	○
カム9 ↓ カム16 COM		出力8 ↓ 出力15 O.C	－	○	○
カム16 ↓ カム24 COM		出力16 ↓ 出力23 O.C	－	－	○
カム25 ↓ カム32 COM		出力24 ↓ 出力31 O.C	－	－	○

オムロン製エンコーダを弊社製 JX-CAM に接続することも可能ですが、ケーブル端コネクタ形状が異なるため、直接接続することはできません。弊社製コネクタ変換ケーブルは現在企画中です。
オムロン製エンコーダを継続使用される場合、本日の段階では、お客様ご自身でコネクタ交換の実施をご検討ください。

31.動作テストしてください。

JX-CAM ユーザーズマニュアル

技術サポート

メールでのお問い合わせはコチラ
フリーダイヤル：0120-900-774
受付時間：9：00～17：00　(土・日・祝日、弊社休日は除く)
