多彩なリンクシステム。
高度な演算・使いやすいデータ処理。
汎用通信ポートを3ポート搭載。
PID演算機能内蔵。
特長
●入力点数：1024点、出力点数：1024点
●PID：16ループをサポート＋（SU-5M/6M）
技術マニュアル・ソフトウェア・CADデータ
型番一覧
CPUモジュール
| 型番 | 概要 |
|---|---|
| D4-454 | 仕様：入力電圧範囲 AC85～132V(100Vレンジ) AC170～264V(200Vレンジ)、内臓メモリ 31.5Kフラッシュ、最大入出力点数 8,192(I+Q+GI+GQ) |

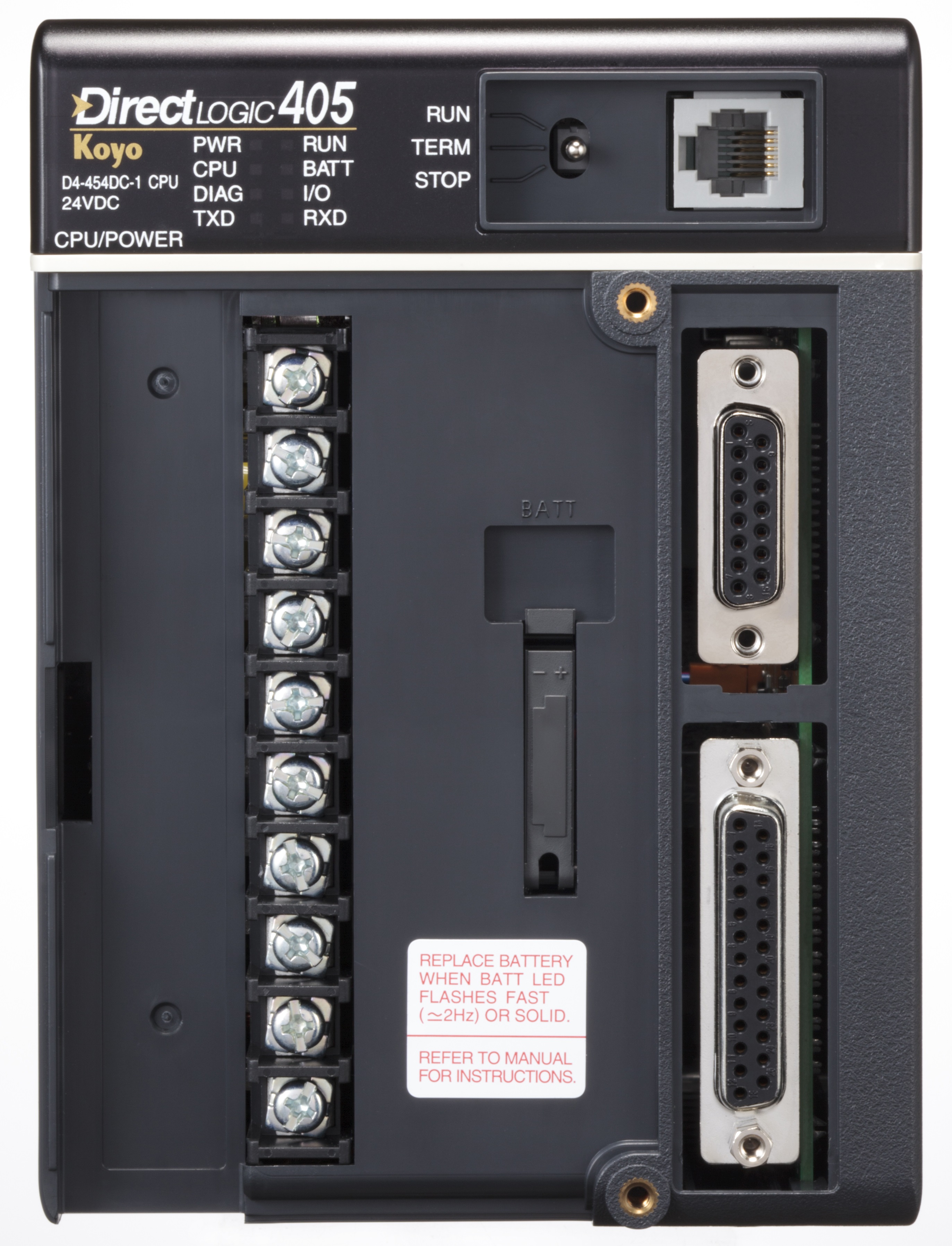

| D4-454DC-1 | 仕様：入力電圧範囲 DC24V、内臓メモリ 31.5Kフラッシュ、最大入出力点数 8,192(I+Q+GI+GQ) |
ベースユニット
| 型番 | 概要 |
|---|---|
| U-14B | 4スロット ベース拡張機能有り SU-5M/6M装着時特殊モジュール使用可 |
| U-16B | 6スロット ベース拡張機能有り SU-5M/6M装着時特殊モジュール使用可 |
| U-18B | 8スロット ベース拡張機能有り SU-5M/6M装着時特殊モジュール使用可 |
ベース拡張電源ユニット
| 型番 | 概要 |
|---|---|
| U-01EW | ローカルベース拡張ユニット、ベース拡張ケーブル（U-10JまたはU-05J）が必要 |
ベース拡張ケーブル
| 型番 | 概要 |
|---|---|
| U-10J | ケーブル長 1m |
| U-05J | ケーブル長 0.5m |
拡張IOモジュール 入力モジュール
| 型番 | 概要 |
|---|---|
| U-50N | 【 入力】点数: 8点 仕様：DC24～48Vシンク/ソース |
| U-05N | 【 入力】点数: 16点 仕様：DC12～24Vソース |
| U-05NH | 【 入力】点数: 16点 仕様：DC12～24Vソース |
| U-08N | 【 入力】点数: 32点 仕様：DC24Vシンク/ソース ケーブル、端子台についてはコチラをご覧ください |
| U-08NH | 【 入力】点数: 32点 仕様：DC24Vシンク/ソース ケーブル、端子台についてはコチラをご覧ください |
| U-09N | 【 入力】点数: 64点 仕様：DC20～28Vソース ケーブル、端子台についてはコチラをご覧ください |
| U-20N | 【 入力】入力点数: 8点 仕様：AC100～200V |
| U-25N | 【 入力】点数: 16点 仕様：AC100V |
| U-55N | 【 入力】点数: 16点 仕様：AC12～24V/DC12～24Vシンク/ソース |
| F4-08NE3S | 【 入力】点数: 8点 仕様：AC/DC90～150Vシンク/ソース |
拡張IOモジュール 出力モジュール
| 型番 | 概要 |
|---|---|
| U-12T | 【出力】点数: 8点 仕様：DC12～24Vシンク |
| F4-08TD1S | 【出力】点数: 8点 仕様：DC24～150Vシンク |
| U-15T | 【出力】点数: 16点 仕様：DC5～24Vシンク |
| U-55T | 【出力】点数: 16点 仕様：DC12～24Vソース |
| U-18T | 【出力】点数: 32点 仕様：DC5～24Vシンク ケーブル、端子台についてはコチラをご覧ください |
| U-58T | 【出力】点数: 32点 仕様：DC12～24Vソース ケーブル、端子台についてはコチラをご覧ください |
| U-19T | 【出力】点数: 64点 仕様：DC5～24Vシンク ケーブル、端子台についてはコチラをご覧ください |
| U-20T | 【出力】点数: 8点 仕様：AC18～220V ※在庫消化を以て販売終了 類似品：U-25T |
| U-25T | 【出力】点数: 16点 仕様：AC18～220V |
| U-01T | 【出力】点数: 8点 仕様：リレー2A |
| F4-08TRS-1 | 【出力】点数: 8点 仕様：リレー10A |
| F4-08TRS-2 | 【出力】点数: 8点 仕様：リレー5A |
| U-05T | 【出力】点数: 16点 仕様：リレー1A |
拡張IOモジュール アナログ入力モジュール
| 型番 | 概要 |
|---|---|
| F4-04AD | 【 入力】点数: 4点 仕様：0～5V/-5V～+5V/1～5V/0～10V/-10V～+10V/4～20mA/0～20mA |
| F4-04ADS | 【 入力】点数: 4点 仕様：0～5V/0～10V/1～5V/-5V～+5V/-10V～+10V/0～20mA/4～20mA |
| F4-08AD | 【 入力】点数: 8点 仕様：4～20mA/1～5V/0～20mA/0～5V/0～10V/-5V～+5V/-10V～+10V |
| F4-16AD-1 | 【 入力】点数: 16点 仕様：4～20mA |
| F4-16AD-2 | 【 入力】点数: 16点 仕様：0～5V/0～10V |
| F4-08THM | 【 入力】点数: 8点 仕様：熱電対/電圧 |
| F4-08RTD | 【 入力】点数: 8点 仕様：測温抵抗体 |
拡張IOモジュール アナログ出力モジュール
| 型番 | 概要 |
|---|---|
| F4-04DA-1 | 【出力】点数: 4点 仕様：4～20mA |
| F4-04DA-2 | 【出力】点数: 4点 仕様：0～5V/0～10V/-5V～+5V/-10V～+10V |
| F4-08DA-1 | 【出力】出力点数: 8点 仕様：4～20mA |
| F4-08DA-2 | 【出力】点数: 8点 仕様：0～5V/0～10V |
| F4-16DA-1 | 【出力】点数: 16点 仕様：4～20mA |
| F4-16DA-2 | 【出力】点数: 16点 仕様：0～5V/0～10V |
| F4-04DAS-1 | 【出力】点数: 4点 仕様：4～20mAソース |
| F4-04DAS-2 | 【出力】点数: 4点 仕様：0～5V/0～10V |
拡張IOモジュール 特殊モジュール
| 型番 | 概要 |
|---|---|
| U-02RM | シリアルリモートI/Oマスタ |
| U-02RS | リモートI/OスレーブAC100/200V電源内蔵 |
| H4-ERM100 | Ethernetリモートマスタ10BASE-T/100BASE-TX |
| H4-ECOM100 | Ethernet通信10BASE-T/100BASE-TX |
| U-01DM | シリアル通信（2ポート） |
| H4-CTRIO | 高速カウンタ入出力 |
| F4-MAS-MB | Modbus Master Module |
関連機器 アクセサリ
| 型番 | 概要 |
|---|---|
| U-DMY | ダミースロット |
関連機器 周辺機器
| 型番 | 概要 |
|---|---|
| FA-ISOCON | 周辺機器 RS232→RS422/RS485変換器 |
| U-30JP | 周辺機器 U-09N、U-19T用外部DC24V電源接続ケーブル3m |
関連機器 プログラム用ケーブル/コネクタ
| 型番 | 概要 |
|---|---|
| S-15CNJ | 変換コネクタケーブルPLCポート（モジュラ）⇔S-15JP/S-30JG-T（Dsub15ピン）用 |
| S-9CNS1 | 変換コネクタDOS/V⇔Z-20JP用 |
| S-15CNP1 | 変換コネクタZ-20JP⇔SUシリーズプログラマポート（Dsub15ピン）用 |
| S-25CNP1 | 変換コネクタZ-20JP⇔SUシリーズ汎用ポート（Dsub25ピン）用 Z-20JP⇔上位リンク（Dsub25ピン）用 |
| Z-20JP | プログラマ接続ケーブル2m両端モジュラ |
廃止型番情報
| 型番 | 後継型番 | お知らせ |
|---|---|---|
| SU-5 SU-5E SU-6 SU-6B SU-5M SU-6M SU-6H | D4-454 | |
| SU-5-C SU-5E-C SU-6-C SU-6B-C SU-5M-C SU-6M-C | D4-454DC-1 | |
| G-03M G-05M G-07M G-14M G-15M G-23M G-25M G-53M G-57M | G-25Mは在庫が無くなり次第、販売終了の予定です。 メモリカートリッジ不要な D4-454 への更新をご検討ください。 |
|
| U-01EW-C | 類似品：U-01EW | |
| U-04BJ U-04B | U-14B | |
| U-06BJ U-06B | U-16B | |
| U-08BJ U-08B | U-18B | |
| U-23RM U-03RS U-03RM U-03RS-AD1 U-04RM | ||
| U-02RS-C | U-02RS | |
| U-01GF U-01KF U-01KI U-11DN | ||
| H4-ECOM | H4-ECOM100 | |
| H4-ERM | H4-ERM100 | |
| H4-ECOM-F H4-EBC H4-EBC-F H4-ERM-F | ||
| U-01PM U-03PM U-03PM2 U-01Z | 類似品：H4-CTRIO | |
| U-01NI | ||
| U-05N-H | 類似品：U-05N | |
| U-05T-H | 類似品：U-05T | |
| U-25N-H | 類似品：U-25N | |
| U-25T-H | 類似品：U-25T | |
| U-38N | 類似品：U-08N | |
| U-38T | 類似品：U-18T | |
| U-01AD , U-01AD -1 | F4-04AD | |
| U-8ADC-1 | F4-08AD | |
| U-01DA D4-02DA | F4-04DA-1 F4-04DA-2 | |
| U-4DAC-2 | F4-04DA-1 , F4-04DA-2 | |
| U-16DAC-1 | F4-16DA-1 . F4-16DA-2 | |
| U-4LTC | F4-4LTC | |
| F4-16PID | ||
| F4-8MPI | ||
| U-05S | ||
| U-30JTB U-14ABM | ||
| S-01P , S-01P2 , S-15JP , S-30JP | プログラミングソフトウェア：KPP | |
| S-20P | プログラミングソフトウェア：KPP | S-20Pは在庫がなくなり次第、販売終了。 |
| S-30JG-T | S-9CNS1 , Z-20JP , S-15CNP1 の組合せで代用頂けます | |
| S-30JD-T | S-9CNS1 , Z-20JP , S-25CNP1 の組合せで代用頂けます | |
| TF-32D , TF-32DL , TF-16RL , P-C5255J-□ , P-C5256J-□ , P-C5229J-□ | ケーブル、端子台についてはコチラをご覧ください |
